监控系统中，监控摄像头镜头焦距的选择很重要，关系到成像效果及图像质量，焦距过小，监控面积很广，但图像成像很小，图像细节不清楚；焦距过大，监控面积很窄，图像成像很大，看不到整体的监控场景。如何选择合适的镜头焦距呢？

监控摄像头的视场由宽（W）、高（H）和与监控摄像头的距离（L）决定，一旦决定了监控摄像头要监控的景物，正确地选择镜头的焦距就由来3个因素决定：

1、欲监视景物的尺寸；

2、摄像机与景物的距离；

3、摄像机成像器的尺寸：1/3"、1/2"、2/3"或1"。

计算方法：f=vD/V或f=hD/H

其中，f代表焦距，

f=vD/V：v代表CCD靶面垂直高度，D代表镜头到景物距离，V代表被观测物体高度。

f=hD/H：h代表CCD靶面水平宽度，D代表镜头到景物距离，H代表被观测物体宽度。

举例：假设用1/2”CCD摄像头观测，被测物体宽4400毫米，高3300毫米，镜头焦点距物体25000毫米。由公式可以算出：焦距f=6.4X25000/4400≈36毫米 或焦距f=4.8X25000/3300≈36毫米。

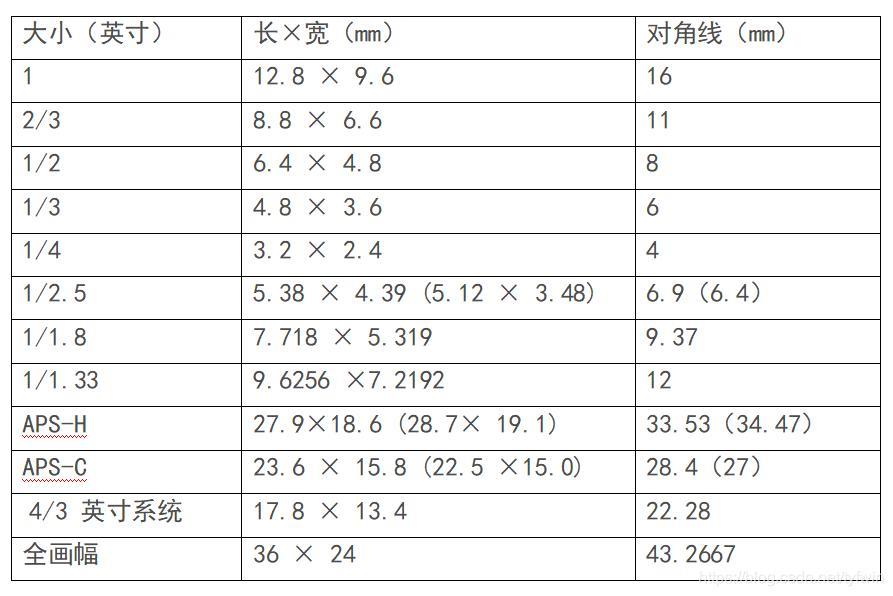

注：数码成像元件中英寸这个单位，都不能按1英寸=25.4mm来计算，而要按1英寸=16mm来计算。所以1/2”CCD换算成长宽分别是6.4和4.8

当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。

下面以1/3"CCD搭配镜头图像范围尺寸如下表：

镜头焦距

（毫米数）

距离5米

（宽*高）

距离10米

（宽*高）

距离15米

（宽*高）

距离20米

（宽*高）

距离30米

（宽*高）

2.8mm

13×9.8米

26×19.5米

39×29.3米

59×39米

78×58.5米

3.6mm

8.5×6.4米

17×12.8米

25.5×19米

34×25.5米

51×38.3米

4mm

8×6米

16×12米

24×18米

32×24米

48×36米

6mm

5.5×4.1米

11×8.3米

16.5×12.4米

22×16.5米

33×24.8米

8mm

3.5×2.6米

7×5.3米

10.5×7.9米

14×10.5米

21×15.8米

12mm

2×1.5米

4×3米

6×4.5米

8×6米

12×9米

16mm

1.5×1.1米

3×2.3米

4.5×3.4米

6×4.5米

9×6.8米

25mm

1.3×1米

2.5×1.9米

3.8×2.9米

5×3.8米

7.5×5.6米

60mm

0.5×0.4米

1×0.75米

1.5×1.1米

2×1.5米

3×2.3米

备注：同样毫米数的镜头搭配1/4"的CCD图像范围和角度稍微窄一点，但是图像中的物体看起来要大一点，表中的数据为水平方向的视场角度，如果监控摄像头在高处往低处监控时，视场角充和图像范围要稍微大一些，但图像中的物体要稍微小一点。

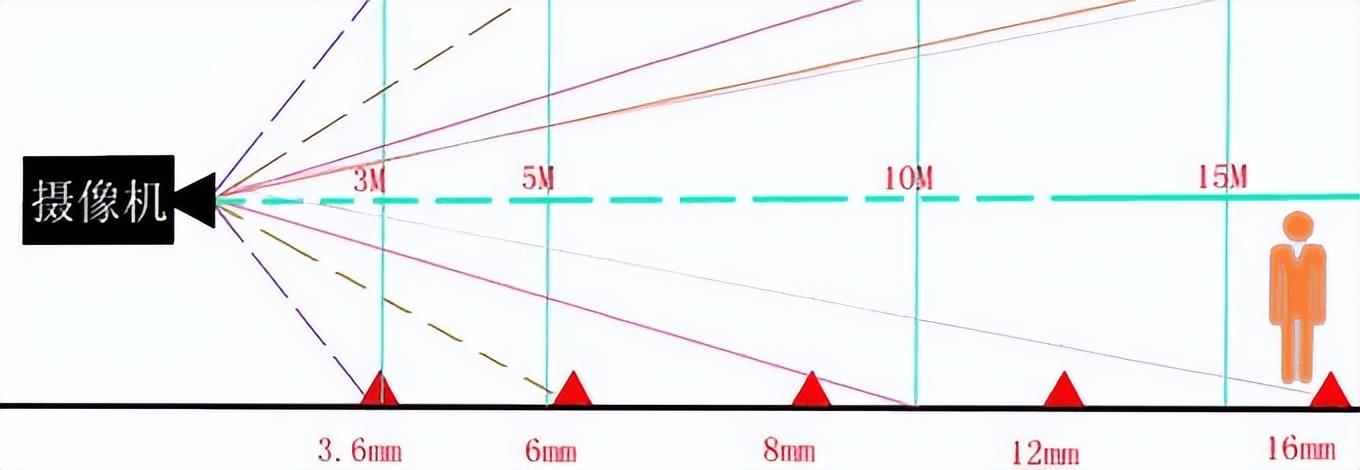

从上表也可大概知道：

监控距离在3米左右，可以用2.8mm镜头；

监控距离在6米左右，可以用3.6mm或者4mm镜头；

监控距离在10米左右，可以用6mm镜头；

监控距离在15米左右，可以用8mm镜头；

监控距离在20米左右，可以用12mm镜头；

监控距离在30米左右，可以用16mm镜头；

监控距离在50米左右，可以用25mm镜头。
