​为什么经常出现越级跳闸呢？分闸不跳，跳总闸离不开这3点因素

为什么经常出现越级跳闸呢？分闸不跳，跳总闸离不开这3点因素

“跳闸”是电气维修过程中常见现象，出现跳闸时，80%的电工师傅会进行重新合闸操作，对于故障不明显的问题，送电后还会出现重复跳闸。

此现象，在用电高峰7、8、9月份极为突出明显。是什么原因导致分闸不跳、跳总闸呢？结合大量的维修案例与实操经验，归纳为以下3点因素:

原因一:漏电电流叠加

漏电保护电流整定值

漏电电流叠加:指在总控制开关下，各分路存在若干漏电现象。由于各分路漏电电流，未达到分闸漏电保护器30mA的跳闸条件。

但多条线路相互累加，总漏电电流值满足了总开关漏电保护跳闸的阈值。此现象我们称为漏电电流叠加。

越级跳闸为漏电电流叠加时，应对各分路绝缘电阻进行测量。识别出电阻值较低的两条分路，再进行常规的分段漏电故障排除。即可解决漏电电流叠加导致的越级跳闸现象。

原因二：超负荷过流

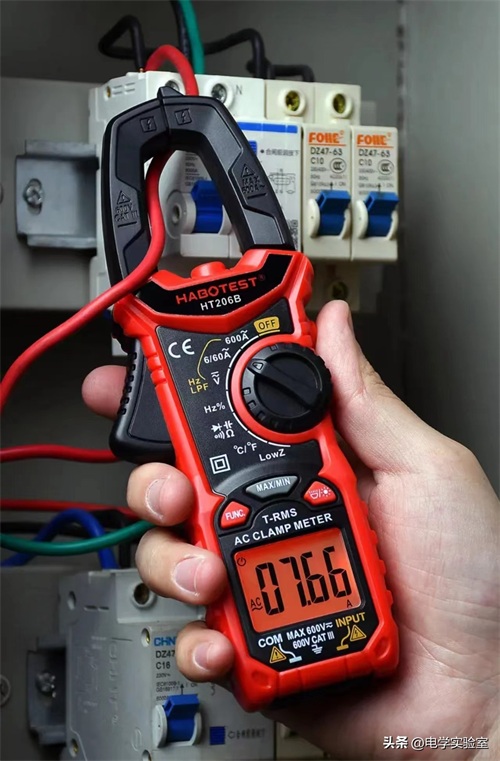

电流测量

超负荷过流越级跳闸，通常出现在集中用电高峰期。比如每年的7、8、9月份、每天中午或晚间。

随着用电设备功耗的增加，分路用电达到满负荷或超负荷使用后，引起了总开关工作电流急剧增加。总开关为起到保护线路的作用而跳闸。此现象我们称为超负荷过流越级跳闸。

发现超负荷越级跳闸时，应使用钳行电流表进行输出电流测量。识别高电流线路进行合理限流与负荷调整。

原因三：开关与线路

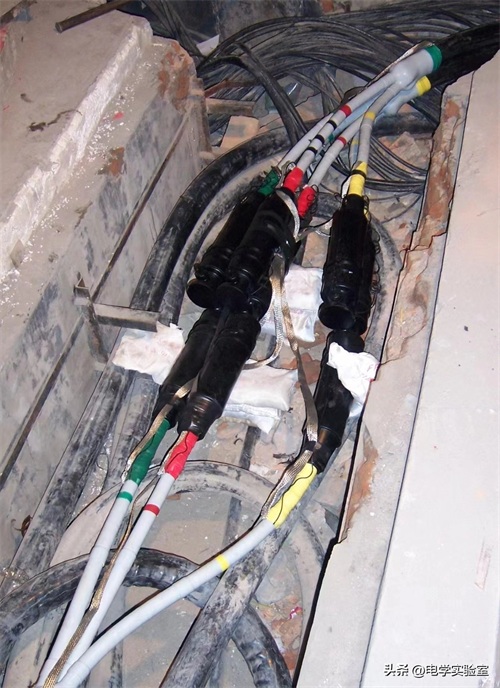

线路接头故障维修

在越级跳闸案例分析中我们发现，还存在开关与线路直接故障导致的原因。比如各分支线路，未安装漏电保护器。总开关确具备漏电保护的功能，出现漏电时直接跳总闸。

另外，线路的故障点位在分路开关以上、总开关以下时，同样也会误认为越级跳闸。

结合以上3点因素，越级跳闸也会因一种原因或多种原因并存而导致。可根据经验与上述参考方向综合判定，精准识别故障原因，快速处理故障。

关注电学实验室，收获更多电气相关知识。
