前两天，群里有位朋友发了几张进口电机铭牌的图片，看不懂什么意思，今天特地整理了点资料，请大家指正。

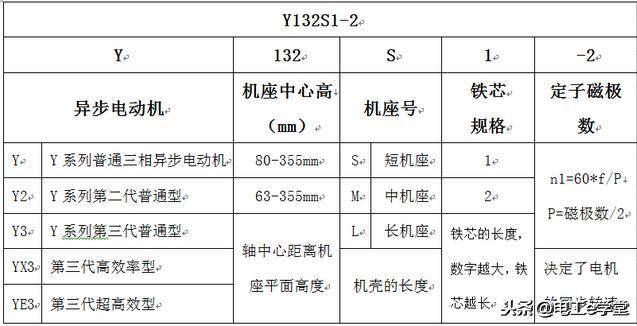

一、国产电机型号：

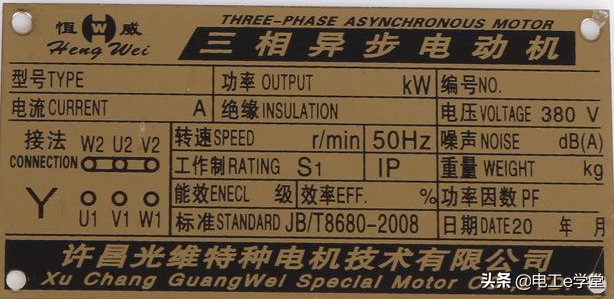

二、铭牌信息中英文对照

三、电机主要技术参数说明

1、电压：即电机的额定工作电压UN，如果标定值为380V/220V时，则表示电机有两种接法，做△接时，UN=220V，做Y接时，UN=380V。由于在供电电压相同的情况下，△接法的电机功率比Y接法的功率大三倍，因此4KW以上电机采用△接法。

2、电流：电动机在额定电压和额定输出功率时，定子绕组的线电流。

当Y型连接时，线电流等于相电流，当三角形连接时，线电流等于√3倍的相电流。

3、功率：电机额定输出功率，国际上有KW和HP两种功率单位，1HP=0.736KW。

4、功率因数：电机有功功率与视在功率的比值，衡量电机用电效能的计量标准。

5、频率：单位为HZ，目前国际上只有50HZ和60HZ两种频率。我国采用50HZ工频，进口电机一般会标注出50HZ和60HZ频率下的两种运行参数。

6、转速：单位rpm，即转/分钟，用符号n表示，根据n=60f/P*（1-S），2极电机-2950rpm，4极电机-1470rpm，6极电机-980rpm，8极电机735rpm。

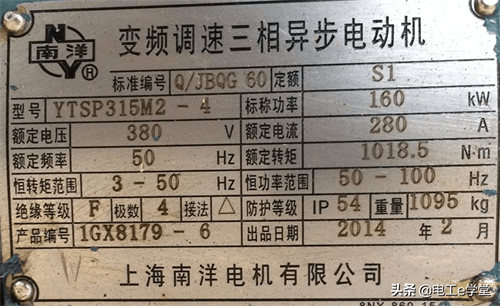

变频调速电机一般会标明调速范围，例如：

恒转矩调速范围：2.5-50HZ，恒功率调速范围：50-100HZ。

7、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

IP——特征字母，为”国际防护”的缩写；防护等级由IP字母后面加两位数字来表述。

第一位数字表示设备的防尘等级，最高级别为6级；

第二位数字表示设备的防水等级，最高级别为8级。

8、噪声等级LW值：

LW值指电动机的总噪声等级。LW值越小表示电动机运行的噪声越低。噪声单位为dB。

9、绝缘等级

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。

10、电机工作制：是指电机在额定工作情况下允许持续运行时间和周期，分为S1-S10,常见的有S1连续工作制运行、S2短时工作制、S3断续周期工作制等。

11、安装方式

B：表示卧式安装，轴呈水平方向；

V：表示立式安装，轴与水平方向垂直。

常见的安装方式代号如下：

B3——卧式用地脚安装在基础构件上；

B35——卧式借用地脚安装在基础构件上，并附用凸缘安装；

B5——卧式用凸缘安装；

V1——立式用凸缘安装，D端朝下；

V15——立式用地脚安装在墙上，并用凸缘作附加安装，D端朝下；

V3——立式用凸缘安装，D端朝上；

V5——立式用地脚安装在墙上， D端朝下；

V6——立式用地脚安装在墙上， D端朝上；

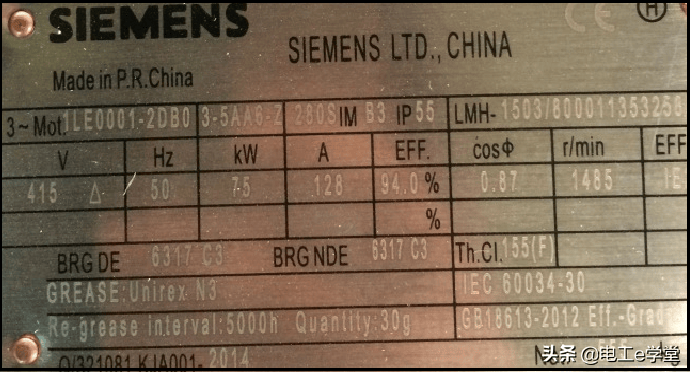

四、进口电机铭牌释义：

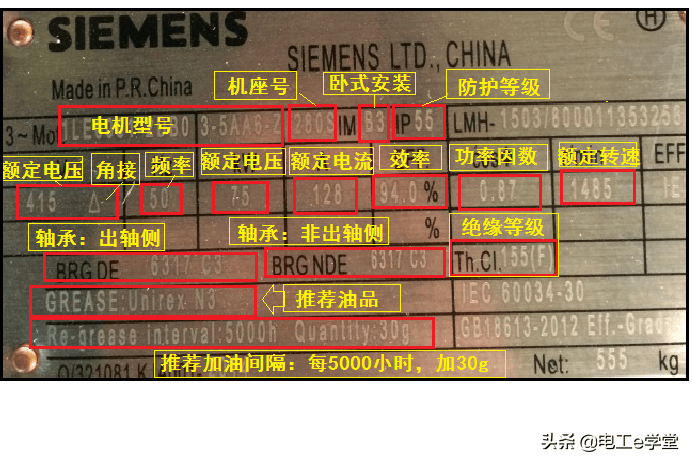

进口电机铭牌的信息量比较大，除了必要的技术参数外，一般都会标注电机前后轴承型号，推荐的给油脂标准等信息。如下图所示：
