​WinCC介绍

WinCC介绍

使用 WinCC

WinCC 是一个模块化系统：

可通过 WinCC 实现过程可视化和组态图形用户界面。可通过用户界面对过程进行操作员控制和监视。

wincc的功能

用户可通过 WinCC 实现过程可视化。为此，过程以图形形式显示在屏幕上。只要过程中的状态发生改变，就会立即更新显示。用户可通过 WinCC 控制过程。例如，可以通过用户界面指定设定值或打开阀。用户可通过 WinCC 监视过程。出现紧急过程状态时会自动触发报警。例如，超出了预定义的值时，画面上将显示一条消息。用户可通过 WinCC 归档过程。借助 WinCC，用户可打印并以电子方式归档消息和过程值。因此，用户可以记录过程历史并访问过去的生产数据。

wincc的组件

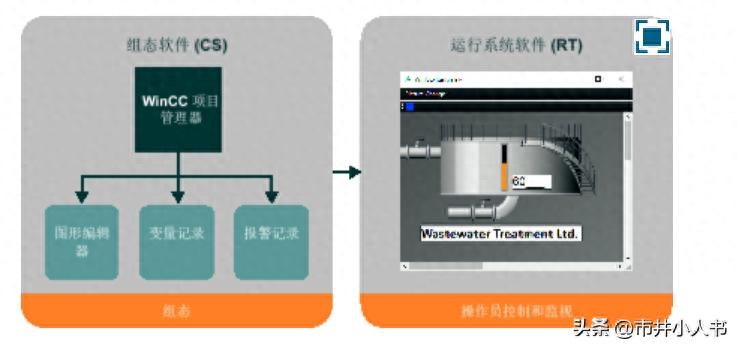

基本组件是组态软件 (CS) 和运行系统软件 (RT)

WinCC 组态软件 (CS)

WinCC 项目管理器构成了组态软件的核心。

将在 WinCC 项目管理器中管理项目并显示整个项目结构。

用户可以通过 WinCC 项目管理器中打开各种编辑器。每个编辑器都属于对应的 WinCC 子系统。

WinCC 中最重要的一些子系统包括：

子系统

编辑器

功能

图形系统

图形编辑器

组态画面

报警记录

报警记录

组态消息

归档系统

变量记录

归档数据

报表系统

报表编辑器

创建布局

用户管理

用户管理员

管理用户和用户权限

通信

变量管理

组态通信

WinCC Runtime 软件 (RT)

WinCC Runtime 在过程模式下运行项目。这样，项目就处于运行系统中。

WinCC Runtime 支持对过程进行操作员控制和监视。

特别是，WinCC Runtime 可执行以下任务：

读取存储在 CS 数据库中的组态数据在屏幕中显示画面与自动化系统进行通信。归档当前运行系统数据，例如过程值和报警事件控制过程，例如通过设定值规范或切换开关
