​CAD尺寸标注不显示数字

CAD尺寸标注不显示数字

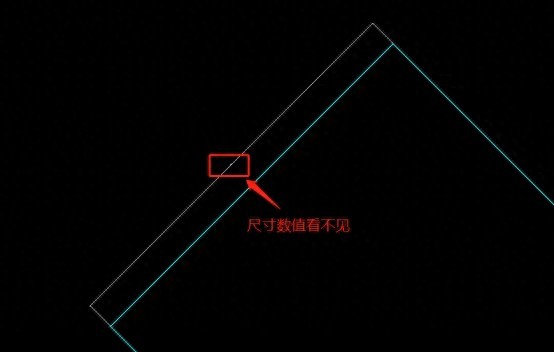

在创建一个新的CAD图纸后，使用CAD尺寸标注会看见只有一条直线而没有数字显示，这是为什么呢？实际上是存在数值的，只是默认的数值很小，如果图形尺寸过大就看不清楚需要放大才能看见，就需要调整CAD尺寸标注的格式了

解决的问题：尺寸标注后数字看不见

存在这个问题的原因

绘制的图形尺寸过大，CAD默认的尺寸标注数值不大所造成的

解决办法

根据CAD图形大小调整尺寸的标注样式，设置合适的尺寸样式出来

操作步骤

1.在上方找到“格式-标注样式”或者在命令行输入“dimsty”快捷键都可以打开“标注样式管理器”

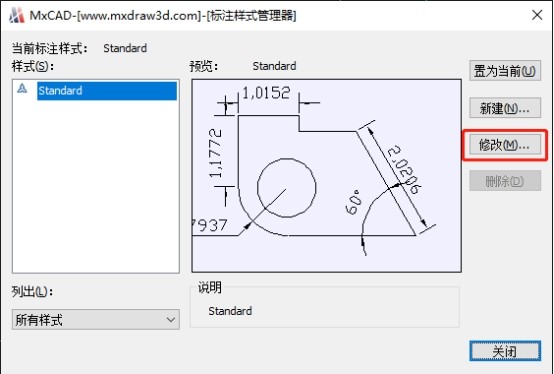

2.在标注样式管理器上面选择当前样式在点击“修改”

3.打开“修改标注”，在这个里面我们主要调整箭头的大小和文字的大小与主单位

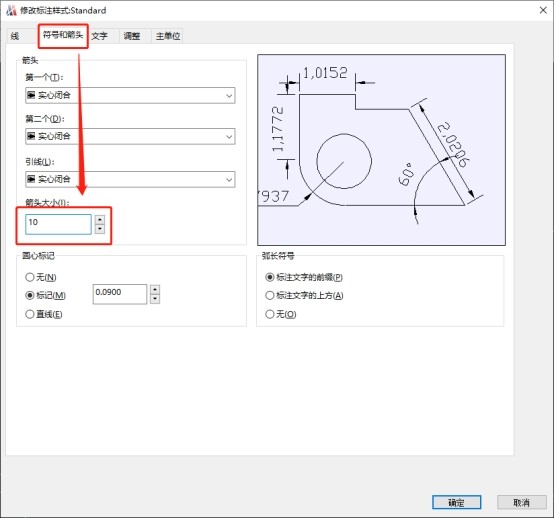

4.我们点击“符号和箭头”这一栏将箭头修改为10（这里这个数值根据图形的大小来调整）

5.再点击“文字”这一栏将文字修改为15（这里这个数值根据图形的大小来调整，文字的数值要比箭头的数值大）

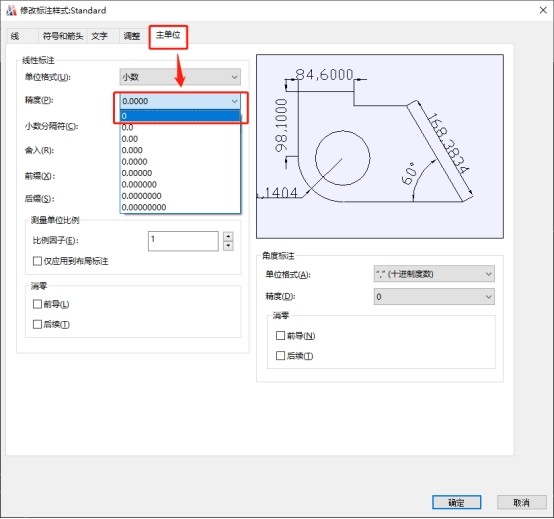

6.最后点击“主单位”这一栏将精度调整为“0”，随后点击右下角“确定”

7.回到“标注样式管理器”点击置为当前再点击关闭

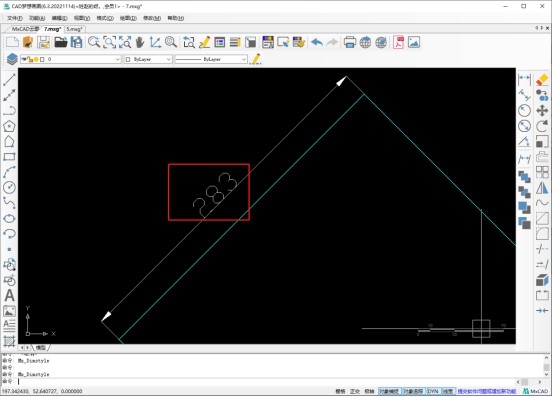

8.这个时候图纸上的尺寸标注的数字就显示很清楚了，就不需要再放大图纸了
